(1)  频率覆盖范围(Hz)：

30MHz~3GHz

或按客户要求确定频率范围

(2)  控制电压范围：

1~20V

(3)  中心频率范围：

90~200 MHz

(4)  插入损耗：

≤3 dB

(5)  工作温度：

-30~+70℃

(6)  贮存温度：

-50~+85℃

(7)  输入P-1：

+10 dBm

(8)  匹配阻抗：

50Ω

(9)  驻波比：

≤2.0

(10) 选择性：

Fo±20MHz (108MHz处测试：≥24dB)

Fo±20MHz (174MHz处测试：≥20dB)

(11) 跳频速率：

≤10μs

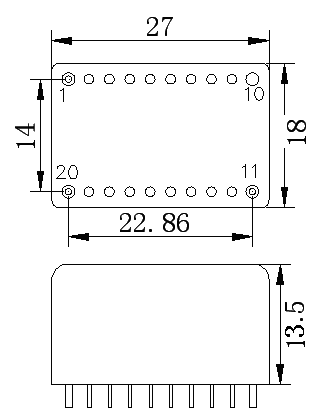

(12) 外形尺寸：

27*18*13.5mm(±0.2mm)

序号

引脚定义

１

VCC

2~10

GND

11

RF,I/O

20

RF,I/O

12~19*

GND
