(1)  频率覆盖范围(Hz)：

30MHz~1GHz

或按客户要求确定频率范围

(2)  输入/输出阻抗：

50 Ω

(3)  输入射频功率：

≥30 dBm

(4)  调频速率：

≤8μS

(5)  插入损耗：

≤6.0dB（含开关损耗）

(6)  带外抑制：

(a)45dBc@DC~30MHz

(b)50dBc@2f0

(7)  3dB带宽：

≥6MHZ

(8)  IP₃

≥40 dBm

(9)  选择性

≥30dBc

(10) 电源电压：

Vcc: +5V   Vbb:+85V

(11) 段内平坦度

≤2 dB

(12) 工作温度范围：

-55 ~+ 85°C

(13) 中心频点漂移：

≤35 PPM

(14) 贮存温度范围：

-55 ~ +105°C

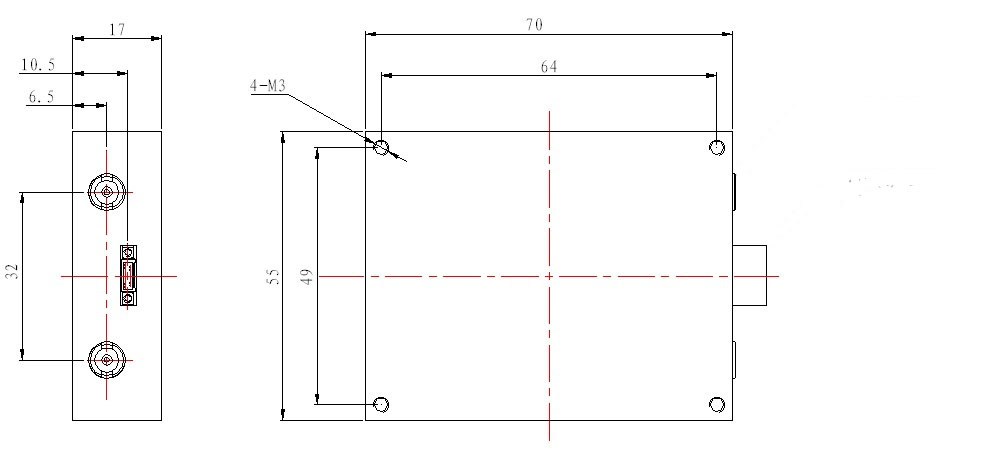

(15) 外形、引脚：

70×55×17 mm（±0.2 mm）

序号

引脚定义

1

A0

2

A1

3

A2

4

A3

5

A4

6

A5

7

A6

8

A7

9

A8

10

A9

11

GND

12

VCC

13

VCC

14

GND

15

VBB
